Gerador De Energia GROWATT 12KWP Colonial 102728-3

A partir de: R$48.839,00

O gerador de energia fotovoltaico de 12 kWp é composto por:

  • 100 CABO SOLAR NEXANS 59056 ENERGYFLEX AFITOX 0,6/1KV 1500V DC PRETO
  • 100 CABO SOLAR NEXANS 40553 ENERGYFLEX AFITOX 0,6/1KV 1500V DC VERMELHO
  • 1 INVERSOR SOLAR GROWATT ON GRID MID15KTL3-X 15KW TRIFASICO 380V 2MPPT MONITORAMENTO
  • 8 TE CONECTOR PV4 18437 24040 PV4-S1M KIT PIN IP68 1500V ACOPLADOR MACHO
  • 8 TE CONECTOR PV4 18438 24041 PV4-S1F KIT SOCKET IP68 1500V ACOPLADOR FEMEA
  • 8 ESTRUTURA SOLAR GROUP ATHTC420X3040M04 4 PAINEIS FIXADOR GANCHO TELHA COLONIAL
  • 30 PAINEL SOLAR DAH HCM72X9-400W 144 CEL. MONO PERC HALF CELL 19,9% EFICIENCIA
  • 8 ESTRUTURA SOLAR GROUP KTHTC430X000MD04 PERFIL THUNDER TELHA COLONIAL 4,30M
    GERADOR-DE-ENERGIA-SOLAR-GROWATT-COLONIAL-SOLAR-GROUP-ALDO-SOLAR-ON-GRID-GF-12KWP-DAH-MONO-PERC-HALF-CELL-400W-MID-15KW-2MPPT-TRIF-380V-|-Aldo-Solar***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar das regiões do Brasil por m²
    GERADOR-DE-ENERGIA-SOLAR-GROWATT-COLONIAL-SOLAR-GROUP-ALDO-SOLAR-ON-GRID-GF-12KWP-DAH-MONO-PERC-HALF-CELL-400W-MID-15KW-2MPPT-TRIF-380V-|-Aldo-Solar

Projeto De Engenharia Para Kit Fotovoltaico 12 Kwp ABB, EcoSolys, Fronius SMA, GROWATT ou Refusol

PROJETO DE ENGENHARIA PARA KIT SOLAR DE 12 kWP

  • Memorial Descritivo e Cálculos
  • Diagrama Unifilar
  • Folha De Dados Do Inversor
  • Folha De Dados Da Placa
  • Registro Inmetro Do Inversor
  • Registro Inmetro Da Placa
  • Projeto Impresso Em 4 Vias Colecionador Em Pastas + Um CD Com Arquivos Em .Pdf
R$4.410,00 each

Mão De Obra P/ Estrutura Kit 12Kwp Fronius ou SMA

Mão De Obra P/ Estrutura Fronius ou SMA Kit 12Kwp

Descrição:

  • Montagem Da Estrutura
  • Montagem Dos Painéis Fotovoltaico
  • Montagem Das Strings
  • Instalação Do Inversor
  • Configuração Do Inversor
R$5.040,00 each

String Box Proauto Dehn

STRING BOX PROAUTO DEHN

Caixa com capacidade para:

  • 2 ENTRADAS E 1 SAÍDA
  • Chave Seccionadora Merz 1000V 25A
  • Proteção contra surtos na linha DC classe II de 1000 DC segundo norma EN 50539-11:2013
  • IP 65 segundo norma IEC 60529
R$759,00 each

HASTE DE ATERRAMENTO REVESTIDA DE COBRE 5/8x2400mm

HASTE DE ATERRAMENTO REVESTIDA DE COBRE 5/8x2400mm

R$92,90 each

GRAMPO PARA HASTE DE ATERRAMENTO 5/8"

GRAMPO PARA HASTE DE ATERRAMENTO 5/8"

R$12,60 each

Gerador de Energia Fotovoltaico com potência de 12 kWp

Principais recursos do Painel
Eficiência média da célula de 19,9%
144 meia células fotovoltaicas monocristalinas
Baixos coeficientes térmicos para maior produção de energia em alta temperatura de operação
Garantia de 12 anos para o produto e Garantia linear de 25 anos

Certificações
IEC 61215, IEC 61730
ISO 9001, ISO 14001, OHSAS 18001

Dados elétricos
Potência no ponto máximo de potência – 400W
Tensão no ponto máximo de potência – 40,6V
Corrente no ponto máximo de potência – 9,86A
Tensão em Circuito Aberto – 49,0V
Corrente de Curto Circuito – 10,32A
Eficiência = 19,9%
Tolerância de potencias +5W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², Temperatura da célula 25°C, Massa de ar AM1,5)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.35% / °C
Coeficiente de temperatura (Voc) -0.31 % / °C
Coeficiente de temperatura (Isc) 0.05 % / °C
Temperatura nominal da célula (NOCT) 43,2Cº ± 2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão maxima do sistema 1500VDC
Fusivel maximo 20A

Dados mecânicos
Tensão Máxima do Sistema 1500V
Formato 2015 mm × 996 mm × 35 mm (incluindo a estrutura)
Peso 22,4 kg
Cobertura frontal Vidro temperado 3.2mm alta transmissão, Revestimento antirefletivo
Cobertura traseira Chapa multicamada composta
Estrutura Alumínio anodizado
Célula 6 × 24 144 meia células fotovoltaicas monocristalinas
Caixa de junção Classe de proteção IP68, 3 diodos by-pass
Cabo fotovoltaico 4 mm²;
Comprimento do cabo (+) = 1200 mm, (-) = 1200 mm
Conector MC4 Compatível

*Informações do Inversor

Dados de entrada:
Tensão máx. de entrada 1100 VCC
Área de tensão MPP 200~1000 VCC
Tensão nominal de entrada 580 VCC
Corrente máxima por MPPT – 25A
Corrente máxima de curto por MPPT 32A
Rastreadores de MPPT 2
Números de arranjos por MPPT – 2 entradas

Dados de saída
Potência nominal de saída 15KW
Tensão nominal 380V (3NPE)
Frequência nominal 60Hz
Corrente máx. de saída 24.2A
Eficiência máxima 98.75%
THDi <3%

Monitoramento
Datalogger Wireless incluso

*DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINÉIS
Área mínima necessária – #ÁREA# m²
Peso sobre o telhado – 18Kg/m² (com estrutura)
1 arranjos de 15 painéis em série na MPPT1
1 arranjos de 15 painéis em série na MPPT2
Trilhos para fixação dos painéis em alumínio
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm

Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumento da conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção o gerador tem sua capacidade de geração de acordo com incidência de irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

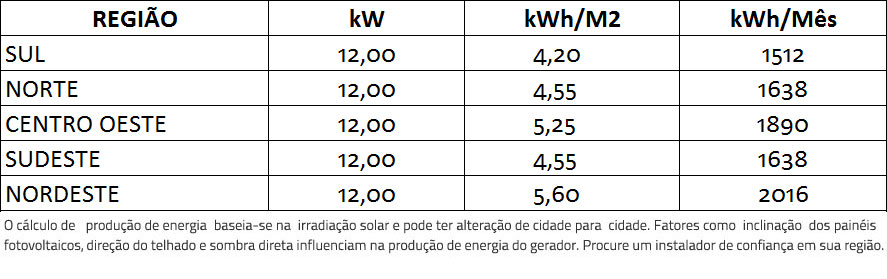

Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador – Kw * Incidência de irradiação Solar das regiões do Brasil por m2 – kWh/m² * 30 dias = Total de energia que poderá gerar por mês – KWh/ Mês

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar das regiões do Brasil por m²
GERADOR-DE-ENERGIA-SOLAR-GROWATT-COLONIAL-SOLAR-GROUP-ALDO-SOLAR-ON-GRID-GF-12KWP-DAH-MONO-PERC-HALF-CELL-400W-MID-15KW-2MPPT-TRIF-380V-|-Aldo-Solar
::

O gerador de energia fotovoltaico de 12 kWp é composto por:
100 CABO SOLAR NEXANS 59056 ENERGYFLEX AFITOX 0,6/1KV 1500V DC PRETO
100 CABO SOLAR NEXANS 40553 ENERGYFLEX AFITOX 0,6/1KV 1500V DC VERMELHO
1 INVERSOR SOLAR GROWATT ON GRID MID15KTL3-X 15KW TRIFASICO 380V 2MPPT MONITORAMENTO
8 TE CONECTOR PV4 18437 24040 PV4-S1M KIT PIN IP68 1500V ACOPLADOR MACHO
8 TE CONECTOR PV4 18438 24041 PV4-S1F KIT SOCKET IP68 1500V ACOPLADOR FEMEA
8 ESTRUTURA SOLAR GROUP ATHTC420X3040M04 4 PAINEIS FIXADOR GANCHO TELHA COLONIAL
30 PAINEL SOLAR DAH HCM72X9-400W 144 CEL. MONO PERC HALF CELL 19,9% EFICIENCIA
8 ESTRUTURA SOLAR GROUP KTHTC430X000MD04 PERFIL THUNDER TELHA COLONIAL 4,30M
GERADOR-DE-ENERGIA-SOLAR-GROWATT-COLONIAL-SOLAR-GROUP-ALDO-SOLAR-ON-GRID-GF-12KWP-DAH-MONO-PERC-HALF-CELL-400W-MID-15KW-2MPPT-TRIF-380V-|-Aldo-Solar

Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social – COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica – ANEEL.

GERADOR-DE-ENERGIA-SOLAR-GROWATT-COLONIAL-SOLAR-GROUP-ALDO-SOLAR-ON-GRID-GF-12KWP-DAH-MONO-PERC-HALF-CELL-400W-MID-15KW-2MPPT-TRIF-380V-|-Aldo-Solar

Peso bruto: 780,12Kg
Dimensão: 113cm x 110cm x 203cm (Altura x Largura x Comprimento)
NCM: 85013220
EAN:
