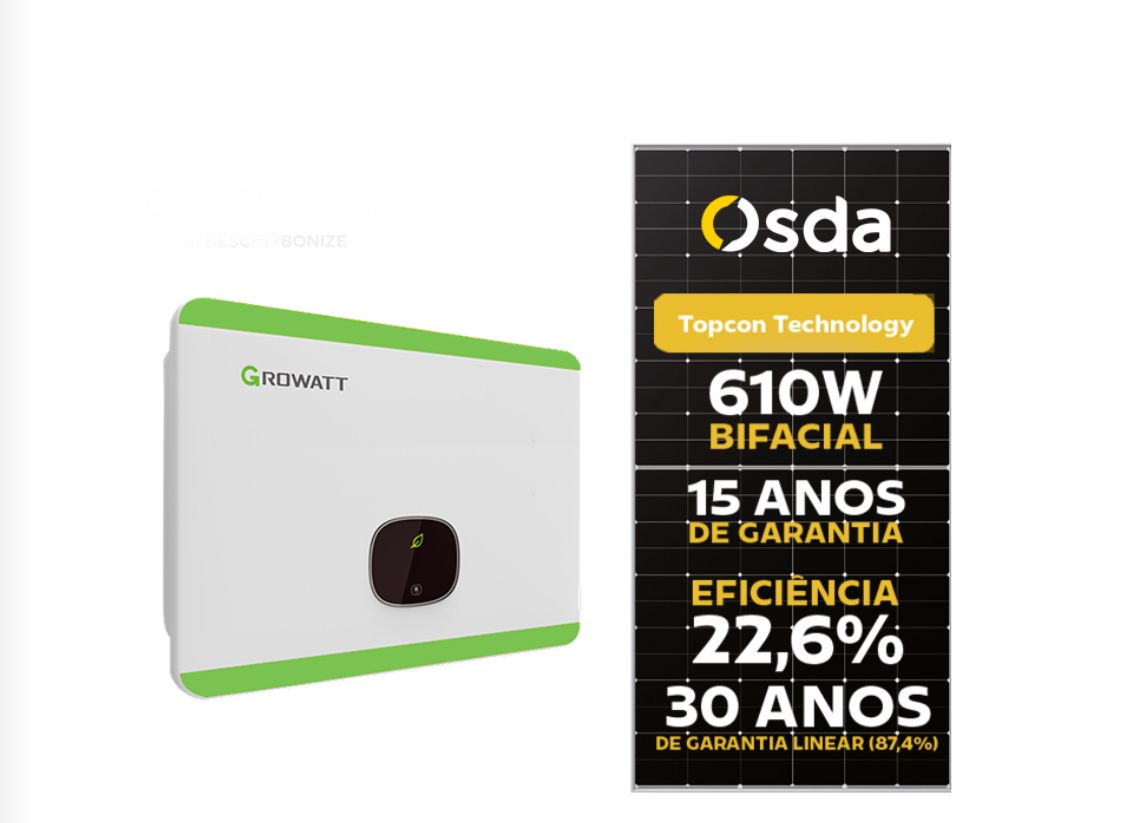

Gerador de Energia Fotovoltaico 8,19 kwp Rosca Madeira Growatt String On Grid ( 350787-3 )

Gerador de Energia Fotovoltaico com potência de 8,19 kWp

|INFORMAÇÕES TÉCNICAS DO PAINEL|

Principais recursos do Painel

Bifacial: Fator de bifacialidade das células TOPCon de 5 até 85%.
Tecnologia: Tecnologia de vidro duplo(Double-Glass), maior bloqueio no encapsulamento e maior resistência mecânica.
Alto Desempenho: Maior desempenho em anti-microfissura, ácidos e álcalis, nevoa salina, vapor de água, UV, PID.
Melhor Garantia na Geração: Garantia do produto de 15 anos, garantia de potência linear de 30 anos.
Certificações: IEC 61215/IEC 61730/CE/INMETRO – ISO 45001/ISO 14001/ ISO 9001.

Dados elétricos:
OSDA 585W BIFACIAL N-TYPE
Potência no ponto máximo de potência (Pmax): 585W
Tensão em Circuito Aberto (Voc): 51,16V
Corrente no ponto máximo de potência(Isc): 14,55A
Tensão no ponto máximo de potência (Vmp): 42,52V
Corrente de Curto Circuito (Imp): 13,76A
Eficiência: 22,6%
Tolerância de potencias positiva 0~+5W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)
Características de temperatura:
Coeficiente de temperatura (Pmax) -0.29% / °C
Coeficiente de temperatura (Voc) -0.250% / °C
Coeficiente de temperatura (Isc) 0.046% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A
Dados mecânicos:
Tensão Máxima do Sistema 1500V
Formato 2278 mm × 1134 mm × 30 mm (incluindo a estrutura)
Peso 32 kg ± 5 %
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Caixa de junção Classe de proteção IP68

GROWATT MIN X2

Principais Características
– 98,1% de eficiência máxima
– 3 MPPts
– DPS Tipo 2 no lado CC
– Display de toque OLED
– Até 18A de corrente de entrada
– Proteção contra arco (AFCI)

| INFORMAÇÕES TÉCNICAS INVERSOR |
Modelo: MIN 10000TL-X2
Dados Entrada Fotovoltaica:
Potência Máx. PV: 15.000W
Tensão Máx. de Entrada: 600V
Faixa de Operação MPPT: 60 ~ 550V
Tensão de partida: 80V
Tensão Nominal de Entrada: 360V
Corrente Máx. de Entrada por MPPT: 18A
Corrente Máx. de Curto por MPPT: 24A
Número de MPPTs: 3
Número de strings por MPPT: 1

Dados de Saída CA (On-Grid)
Potência nominal de saída: 10.000W
Tensão nominal de saída: 220V
Faixa de tensão de saída: 160 ~ 300V
Frequência nominal da rede CA: 60Hz
Faixa de frequência da rede CA: 50 ~ 60Hz
Corrente Máxima de Saída: 45.5A

Proteção
Proteção de polaridade reversa CC
Chave seccionadora CC
Proteção contra surtos CC (DPS 2)
Detecção de resistência de isolamento
Proteção contra surto CA
Monitoramento de falha terra
Proteção contra curto-circuito CA
Monitoramento de rede
Proteção anti-ilhamento
Monitoramento de corrente residual
AFCI: Integrado

DIMENSIONAMENTO PARA INSTALAÇÃO DOS PAINEIS

Área minima necessária – 36 m²
Peso sobre o telhado – 18Kg/m² (com estrutura)
2 Arranjos de 7 Paineis em série
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm

Gere sua própria energia com o Gerador Solar Fotovoltaico Grid-Tie ou conectado à rede.
***Reduza sua conta de energia pagando somente a tarifa de manutenção da operadora.
O gerador de energia fotovoltaico é um dispositivo que converte a energia do sol em energia elétrica para ser usada em sua casa ou empresa. Com o aumentoda conta de luz e do aquecimento global causado pelo consumo exagerado de combustíveis fósseis, o gerador fotovoltaico está se tornando cada vez mais uma excelente opção para produzir a sua própria energia elétrica com a Luz do Sol

Qual é a diferença entre kW e kWh nos geradores?

kW capacidade máxima de produção kWh é a quantidade de energia produzida/consumida por hora.

Ex: Se os seus painéis solares fotovoltaicos produzirem continuamente um total de 1 kW por um período de 60 minutos, então você terá produzido 1 kWh de energia. Os valores de irradiação solar global incidente em qualquer região do território brasileiro (4200-6700 kWh/m2) são superiores aos da maioria dos países da União Europeia, como Alemanha (900-1250 kWh/m2), França (900-1650kWh/m2) e Espanha (1200-1850 kWh/m2).

Atenção os geradores tem sua capacidade de geração de acordo com incidênciade irradiação solar e a correta instalação, os dados de geração estão baseados no mapa* de radiação global horizontal média anual do Brasil.

Quanto esse gerador pode gerar de energia?
Exemplo do Cálculo de Potência do Gerador Solar Fotovoltaico
Tamanho de Gerador – Kw * Incidência de irradiação Solar da regiões do Brasil por m2 – kWh/m² * 30 dias = Total de energia que poderá gerar por mês – KWh/ Mês

***SIMULAÇÃO*** baseada no índice de incidência de irradiação Solar da regiões do Brasil por m²

::

O gerador de energia fotovoltaico de 8,19 kWp é composto por:
6 STAUBLI CONECTOR MC4 32.001617P0002 – 02 PARES DE CONECTORES MC4
100 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL100 PRETO
100 CABO SOLAR FOTOVOLTAICO FLEXIVEL 6MM 1,8KV CC RL100 VERMELHO
1 INVERSOR SOLAR GROWATT ON GRID MIN10000TL-X2 10KW MONOFASICO 220V 3MPPT AFCI
4 ESTRUTURA SOLAR ROMAGNOLE 412770 RS-423 2 PARES PERFIL DE ALUMINIO 2,40 M 4 PAINEIS PRATIC LITE
4 ESTRUTURA SOLAR ROMAGNOLE 412783 RS223 KIT FIXACAO 4 PAINEIS TELHA FIBROCIMENTO PARAFUSO MADEIRA
14 PAINEL OSDA ODA585-36V-MHD 585W 144 CEL. N TYPE BIFACIAL 22,6% EFICIENCIA

Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamentoda Seguridade Social – COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica – ANEEL.

Peso bruto: 512,4Kg
Dimensão: 113cm x 120cm x 230cm (Altura x Largura x Comprimento)
NCM: 85017210
EAN:
