Gerador de Energia Bomba Solar 1,76KWP Off Grid 110987-9

Os Geradores de Energia Bomba Solar, podem ser utilizados como um sistema de abastecimento de água altamente eficaz em áreas sem energia elétrica ou com energia intermitente e de custo elevado. São ideais para irrigação de cultivos, abastecimento de água para consumo humano e animal, transporte de água de poços para caixas d’água e transferência de água entre cisternas e reservatórios.

PAINEL SOLAR

Dados elétricos:
Potência no ponto máximo de potência: 440W
Tensão no ponto máximo de potência: 33,82V
Corrente no ponto máximo de potência: 13,01A
Tensão em Circuito Aberto: 40,92V
Corrente de Curto Circuito: 13,69A
Eficiência: 20,77%
Tolerância de potencias positiva: 0~+3W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura:
Coeficiente de temperatura (Pmax): -0.35%/°C
Coeficiente de temperatura (Voc): -0.28%/°C
Coeficiente de temperatura (Isc): 0.048%/°C
Temperatura nominal da célula (NOCT): 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema: 1500VDC
Fusível máximo: 25A

Dados mecânicos:
Tensão Máxima do Sistema: 1500V
Formato: 1868 mm × 1134 mm × 30 mm (incluindoa estrutura)
Peso: 24,2 kg ± 5 %
Estrutura Alumínio anodizado
Célula P-Type monocristalina
Caixa de junção Classe de proteção IP68
Comprimento do cabo: 290mm (+) e 145mm (-)

DRIVE DA BOMBA:

Especificações:
• Potência nominal (Pmáx): maior ou igual a 1.5 x Potência da Bomba
• Tensão de circuito aberto (Voc): < 200V
• Corrente de curto circuito (Aoc): 20A
• Tecnologia MPPT (Procura do ponto de potência máxima);

BOMBA SOLAR:

Destaques:
• Nova tecnologia em bombas para aplicações no bombeamento de água com o uso de energia solar fotovoltaica
• Manutenção simples, máxima eficiência, confiável e funcionamento silencioso sem ruídos
• Em comparação com os motores tradicionais AC, a eficiência aumentou 25% devido ao uso de um motor DC sem escovas
• Segurança do motor aprimorada pela adoção de dupla proteção ao rotor e estator, proporcionando maior isolamento
• Microprocessador DSP e fio 100% cobre, laminado a frio com chapa de aço de silício

Aplicações:
• Agricultura
• Pecuária
• Irrigação
• Consumo humano
• Aguas correntes e fontes

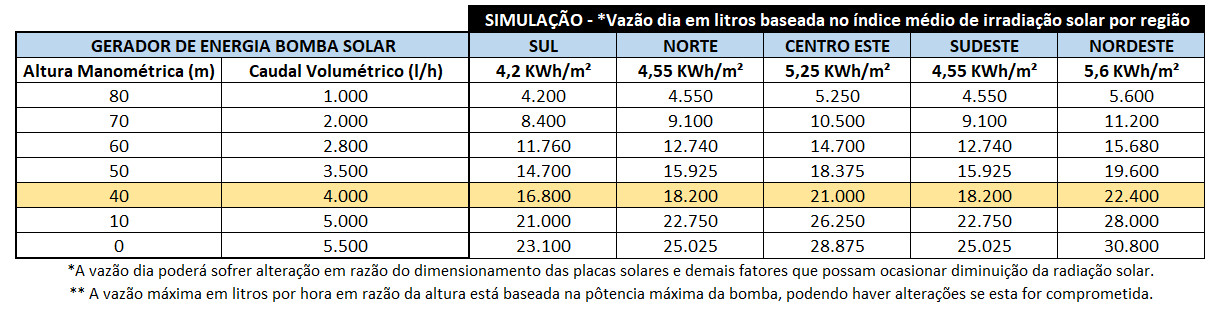

Tabela de Performance:

Especificações Técnicas:
• Modelo (PN): ZM 4TSSC5.5-90-110/1000
• Potência nominal: 1000W
• Tensão de entrada: 110V
• Corrente máxima: 10A
• Vazão máxima: até 5500 litros/hora a 0m
• Altura manométrica máxima: 80m (elevação)
• Altura da bomba: 72cm
• Diâmetro da bomba: 8,5cm
• Terminal de saída: 1,2 polegadas

Características:
• Tipo: Submersível
• Motor DC trifásico de imã permanente sem escovas, com dupla blindagem
• Rotor de blindagem em aço inoxidável que evita corrosão e a oxidação
• Rolamentos axiais lubrificados a água
• Núcleo em ferro para melhor dissipação de calor
• Controlador interno inteligente com função MPPT
• Funcionamento leve, proporcionado aumento de vida útil da bomba

Materiais de Construção:
• Terminal Saída: Aço Inox
• Corpo Bomba: Aço Inox
• Corpo Motor: Aço Inox
• Rolamentos: C&U
• Parafusos: Aço Inox 316

Proteções:
• Contra funcionamento sem água
• Contra sobrecarga e subcarga
• Contra sobrecorrente e subcorrente
• Contra sobretensão e subtensão
• Contra quedas de energia

Certificações:
• CE, RoHS, UL, ISO9001, ISO14001, OHSAS18001 e SA8000

Dimensionamento para instalação dos Painéis:
1 x arranjo com 4 x painéis ligados em série
Área mínima necessária – 8,6m²
Peso sobre o telhado – 18Kg/m² (com estrutura)
Cabos Solares com proteção UV de 6mm
Conectores MC4 com proteção UV e resistência a amoníaco (conforme a DLG) 1500h 70C/70% RH, 750ppm

O gerador de energia fotovoltaico de 1,76 kWp é composto por:
4 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
4 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
50 CABO SOLAR NEXANS 47064 ENERGYFLEX AFITOX 0,6-1KV 1500V DC PRETO
50 CABO SOLAR NEXANS 43221 ENERGYFLEX AFITOX 0,6-1KV 1500V DC VERMELHO
1 BOMBA DE AGUA SOLAR 4TSSC5.5-90-110-1000 ZM TAIFU 1000W CC 110V
1 ESTRUTURA SOLAR ROMAGNOLE 411738 RS-232 ACESSORIOS TERRESTRE 4 PAINEIS
4 PAINEL SOLAR JINKO JKM440M-6TL4-V 440W TIGER PRO MONO PERC HALF CEL 20,77% EFIC 120 CELUL
1 ESTRUTURA SOLAR ROMAGNOLE 412017 RS-232C 4 PAINEIS SOLO TERRESTRE 4,80M INCLINACAO 5 A 30 GRAUS
1 CONTROLADOR DA BOMBA
2 SENSORES DO NÍVEL DA ÁGUA (POÇO E RESERVATÓRIO)
